脈沖除塵器304不銹鋼藥廠定制

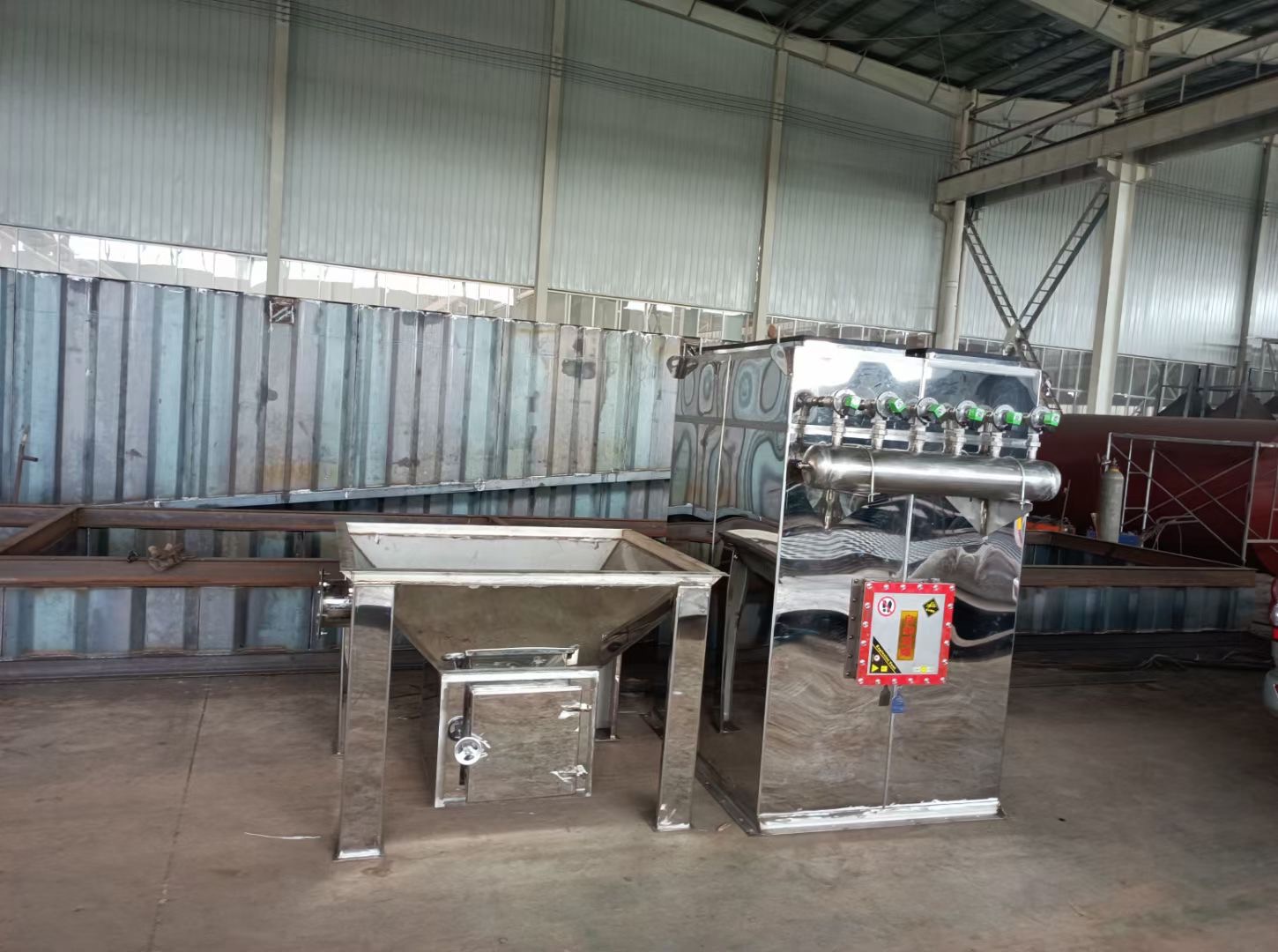

產品完成圖

生產結構圖





脈沖304不銹鋼布袋除塵器由進風口、過濾室（濾袋、濾袋框架）、清潔室（脈沖噴吹設備）、出風口、風機、灰斗（氣流分布設備）和螺旋輸送機或葉輪卸料器、爬梯檢修平臺、護欄、電氣操控等組成。(上、下)、出口（上）方向位置，可據現場規劃需要靈敏選擇。

噴嘴它由帶連接管環形通道的上體和起噴射效果的下體組成，上下體之間有一狹隘的環形縫隙。清灰時壓縮空氣切向進入引管的環形通道，并以聲速由環形縫隙噴出，從而在引管上部形成一個真空誘導二次氣流。這種高速高壓的脈沖氣流效果在濾袋上，發生瞬間的逆向活動，沖擊濾袋，使濾袋急劇膨脹。當脈沖動作結束后，濾袋又恢復正常過濾（濾袋處于吸癟狀況）。這種濾袋經幾次脈沖動作發生幾次脹、癟過程，從而將沉積在濾袋外表的粉塵抖落，掉入灰斗，以達到清灰意圖。

引射噴嘴是此脈沖袋式除塵器的要害部件。因為選用了引射噴嘴，其過濾風速比MC-I型脈沖袋式除塵器有所提高至4m/min，處理風量也隨之增加。

雙模片脈沖閥

它由閥體、中閥體、閥蓋、主膜片及操控膜片組成。壓縮空氣進入脈沖閥室，一起經過節流孔分別流入各室中，各室的氣壓因電磁閥處于封閉狀況而堅持相等，此時操控膜片右側及主膜片右側的受壓面積都大于左側，加上繃簧的效果，使放氣口及輸出口分別被封閉，濾袋得不到噴吹。當電控儀宣布信號時，電磁閥敞開操控膜片右側室的壓縮空氣經電磁閥排入大氣，其壓力低于操控膜片左側室，使操控膜片向右移動而敞開放氣口，主膜片右側室的壓縮空氣由此排入大氣，其壓力低于主膜片左側室，使主膜片向右移動，壓縮空氣由主膜片左側室向輸出口噴出，使濾袋噴吹
