布袋除塵器花板孔之間距離的設計原則

布袋除塵器花板孔之間距離的設計原則產品介紹

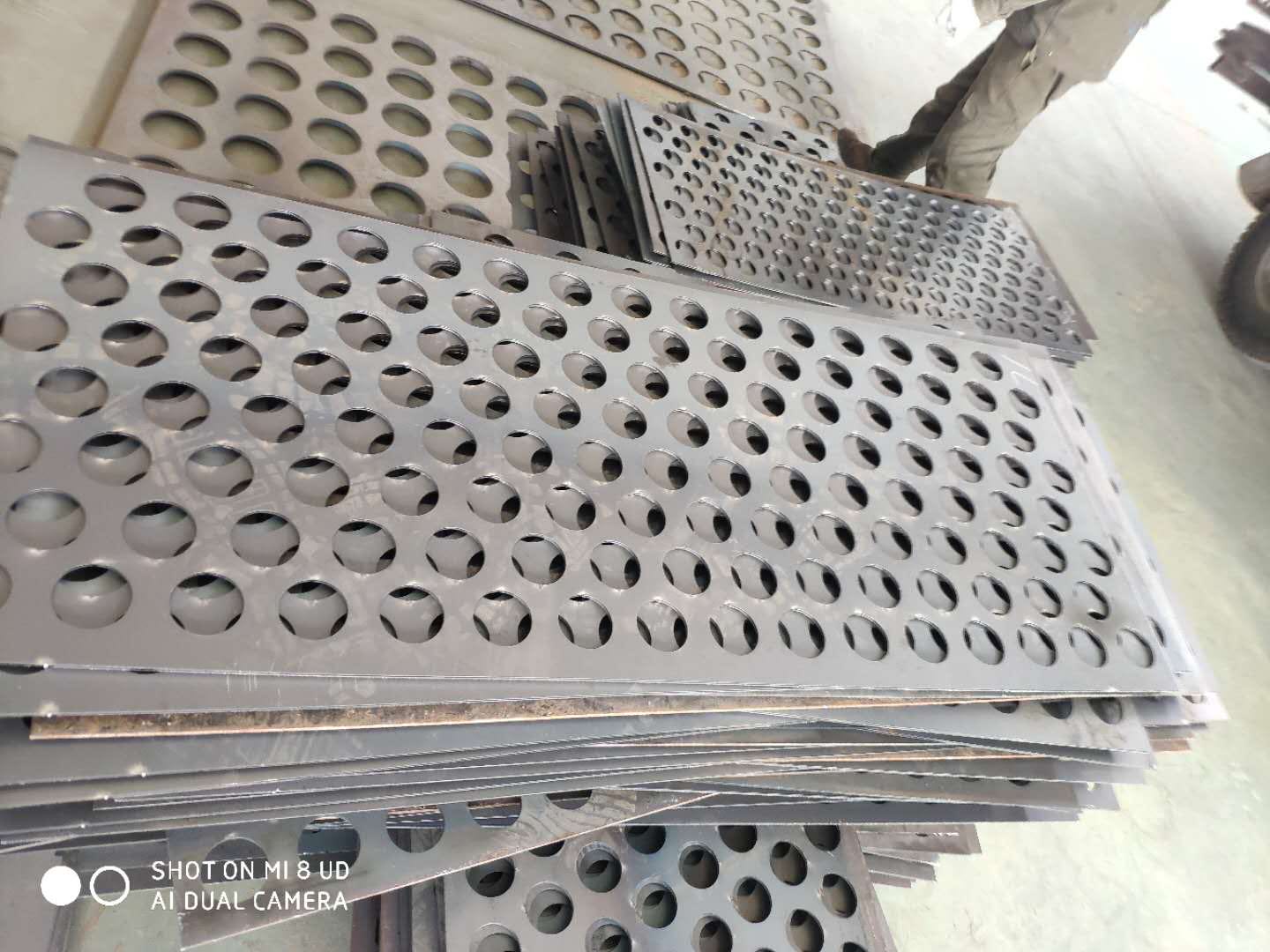

除塵設備上的花板又稱多孔板，是指開有大小相同安裝除塵濾袋孔的鋼隔板。除塵器上部的花板孔可以根據除塵器的不同設計來確定花板孔的大小及尺寸，同一塊花板上的孔的尺寸要統一，以免出現因除塵布袋漲圈卡不嚴密或漲圈彈不開而漏灰的現象。在花板設計中主要是布置濾袋孔的問題，該間距與袋徑、袋長、粉塵性質、過濾速度等有關。如孔與孔之間的距離過密，濾袋底部相互碰撞磨損，在運行數個月內部分濾袋底部破裂，還會(huì )令箱體內氣流上升速度太快導致煙塵排放量增加、濾袋局部過濾負荷太高、清灰能力不足。正常情況下，花板孔直徑至少大于濾袋直徑的2/5,不小于濾袋直徑的40mm，這樣的設計才是合理可靠。

花板尺寸大小，是決定脈沖布袋除塵器結構尺寸的關鍵?；ò迳系膱A孔用于固定濾袋，孔的中心距過小，會(huì )使除塵器內的截面風速過高，阻力增大，清灰時粉塵沉降困難；還有可能使除塵濾袋之間相互發生摩擦，縮短濾袋的使用壽命。相反中心距過大，會(huì )增大除塵器的體積，多費鋼材。所以要合理地確定濾袋中心距尺寸。

確定花板尺寸取決于脈沖閥的噴吹能力。一個脈沖閥配一根噴吹管，一根噴吹管能?chē)姶刀嗌贄l除塵器布袋n3和濾袋之間的縱向中心距L1，取決于脈沖閥的規格，濾袋橫向中心距L2取決于濾袋的規格。以3″淹沒式電磁脈沖閥噴吹φ160×6000mm的濾袋為例，n3＝16條, L1＝250mm； L2＝230mm。濾袋之間的凈距離取70mm。

花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。如果稍有變型，就可能影響濾袋和花板孔間的密封效果?；ò宓匿摪搴穸纫话銥?～6mm，主要取決于過濾室內懸掛除塵器濾袋的數量。為增加花板的剛度，花板上應增設加強筋?；ò逋庥^(guān)應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000?；ò蹇椎募庸捎脹_孔或采用等離子切割，不允許采用氣割。用彈性脹圈固定濾袋花板孔徑d的公差為。
