諾和環保氣箱脈沖布袋除塵器制作要求

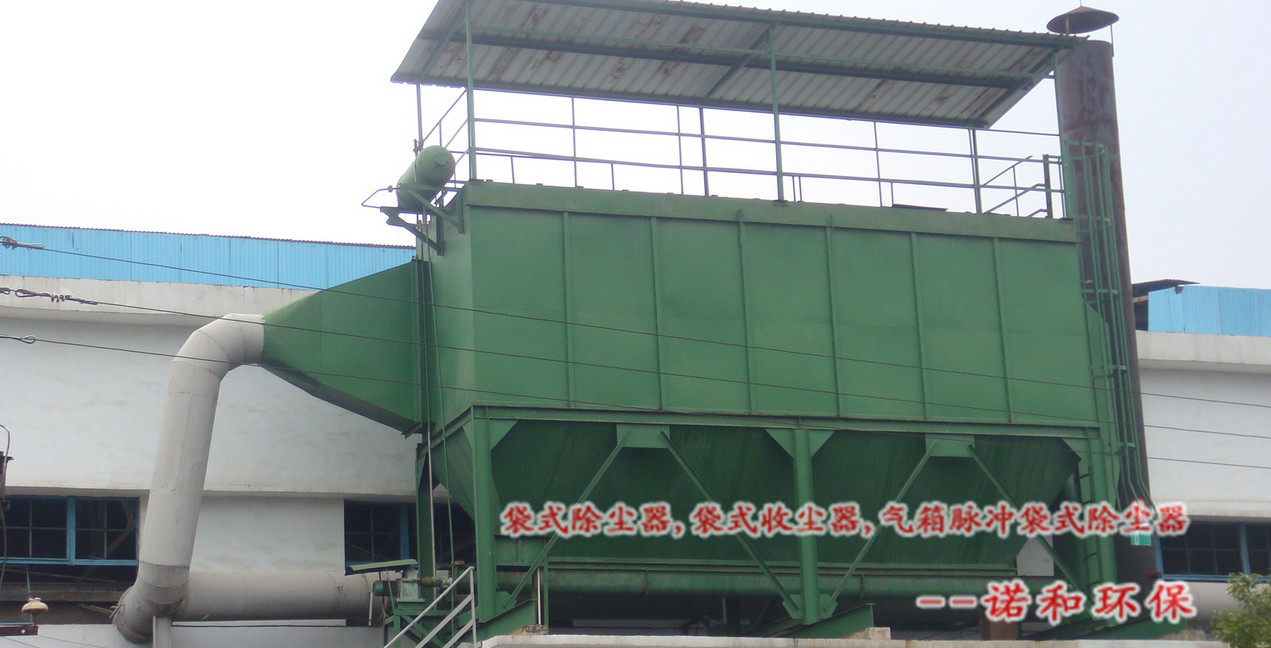

    我公司生產的氣箱脈沖袋式除塵器殼體采用壓型板框架結構,上箱體、灰斗及側板與框架間采用連續焊接,保證良好的密封性能；中箱體側板焊有由型材組成的筋板,使箱體具有足夠的抗壓強度。壁板對角線誤差不大于5mm,柱子與壁板的垂直度偏差不大于5mm。

    除塵器上箱體固定濾袋的花板必須采用機加工,以保證花板孔尺寸一致而且內表面光滑沒有毛刺,濾袋裝好后，緊密卡在花板孔上，無粉塵泄漏?；ò蹇孜恢门c理論位置偏差不大于±1mm。除塵器上箱體總成在組裝時嚴格控制安裝尺寸,使噴吹管中心與對應的該排花板孔中心線重合,每個噴吹管?chē)娍字行木€(xiàn)與花板孔中心線重合。噴吹管與花板表面距離一致等?；ò迤矫娑炔淮笥?.5/1000,對角線長度誤差小于3mm。除塵器上箱體,頂部設排水坡。袋籠由專用的生產線加工,確保各焊點牢固表面光滑無毛刺,不致磨損濾袋?；叶吩O電動振打器以利于卸灰。除塵器進風口內側設擋煙板,使進入的含塵煙氣不致于直接沖刷濾袋,引導氣流向上擴散后再進入過濾室,避免二次揚塵,除下大顆粒。濾袋用三針縫紉機加工,濾袋口采用彈簧鋼片漲圈,確保袋口尺寸一致性。

    除塵器之外的附件部分包括：管道、吸塵罩、煙囪等。

    管道部分：主管道規格為Φ1800X5,主支管為Φ1600X5、Φ1400X5,支管道為Φ1000X5,管道總長約190m左右。在管道段安裝3個膨漲節,解決熱脹冷縮的問題，每條支管安裝一個手動風量調節蝶閥,規格為Φ1000mm。采用對夾式旋轉裝置,保障支管旋轉的穩定可靠。

    吸塵罩：每座爐配置一個傘形吸塵罩,規格為Φ3000/Φ1000X2000,內襯檔板,防止火花進入。傘形吸塵罩采用耐高溫的16Mng制造。由于吸塵罩及支管比較大,同時溫度比較高,也有一定的重量,所以安裝行走裝置方便現場操作。

    煙囪部分：煙囪采用鋼制煙囪,規格為Φ2000X5,高度為15米。風機進出口安裝柔性接頭,減少其對除塵器其煙囪的影響。
